【產品簡介】
溴化鋅觀察窗的結構是盛裝40～50％的透明溴化鋅溶液的錐形圓筒。圓筒由中碳鋼制作，圓筒內外涂環氧樹脂，圓筒兩端為透明的聚碳酸酯端蓋，端蓋與圓筒之間利用硅橡膠密封。圓筒上設計有液體灌裝孔和排氣孔。圓筒外測應設計有鉛裙，其作用是阻擋因砂子下沉而泄漏的射線。另外，圓筒外側還應有兩個吊耳，以便在裝置安裝過程中，吊裝未充灌液體前的圓筒。
觀察窗下方應設計支撐架，以便支撐充灌有溶液的觀察窗。
【產品規模】
一般觀察窗材質選用濃度約為45％的溴化鋅溶液（密度1.60 g/cm3）。觀察窗結構為橢圓形，小端大徑700 mm，小徑400 mm，觀察窗中心線距地標高1350 mm。另外觀察窗的屏蔽厚度可以根據用戶操作廢放射源的實際活度來確定。
【技術指標、產品參數】
當在熱室內部操作3.7×1013Bq60Co源，1.5m厚的觀察窗外表面劑量率≤10Sv/h。
【用途】
用于核技術應用單位廢方源的整備熱室觀察。
【照片】

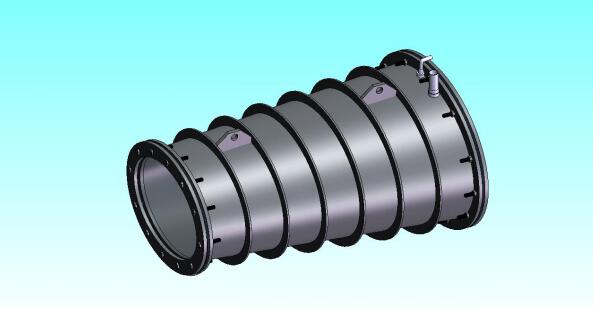

圖1 廢放射源整備溴化鋅觀察窗效果圖

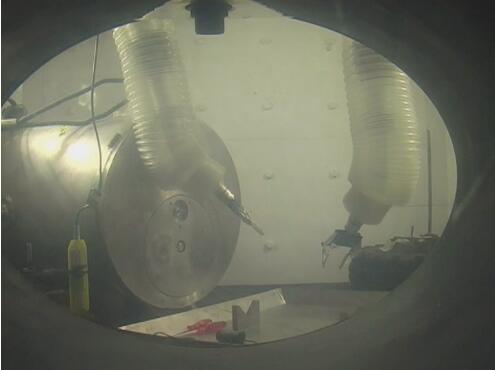

圖2 溴化鋅溶液觀察窗的觀察效果

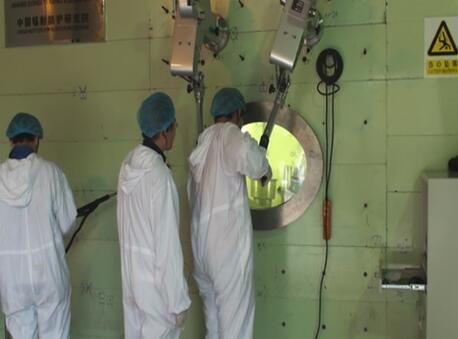

圖3 利用帶溴化鋅觀察窗的熱室進行廢源整備操作
